Plattenklemmen

Plattenklemmen für das sichere Heben, Wenden und Positionieren von Blechen und Platten

Plattenklemmen werden eingesetzt, wenn Bleche, Stahlplatten oder andere plattenförmige Werkstücke kontrolliert aufgenommen, bewegt oder gedreht werden müssen. Entscheidend ist dabei nicht nur die Last, sondern vor allem die Lage der Platte, die Greifrichtung, die Materialoberfläche und die konkrete Handhabung im Betrieb. Eine falsch gewählte Plattenklemme kann zu instabiler Lastaufnahme, Beschädigungen an der Oberfläche oder zu Problemen beim Ansetzen und Umsetzen führen. Für die Auswahl ist daher zu klären, ob vertikal gehoben, horizontal transportiert, oberflächenschonend geklemmt oder gezielt über eine Schraubmechanik gespannt werden soll.

Welche Plattenklemmen passen zu welcher Anwendung?

In der Praxis hängt die Auswahl vor allem davon ab, wie die Platte aufgenommen wird und welche Anforderungen an Halt, Oberfläche und Handhabung bestehen. Innerhalb dieser Produktgruppe sind vor allem vier Richtungen relevant:

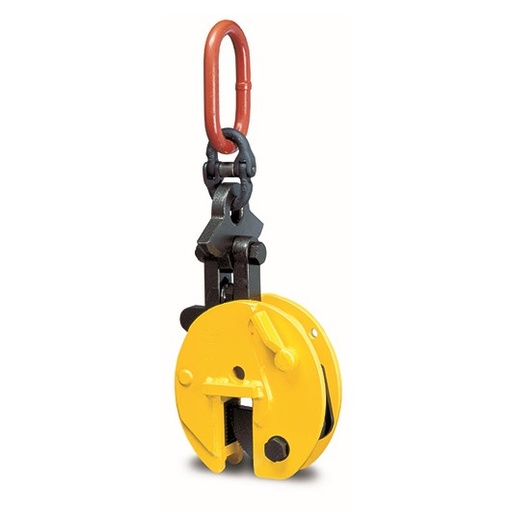

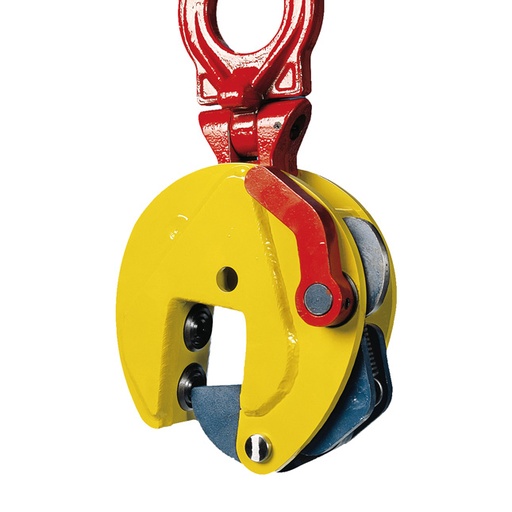

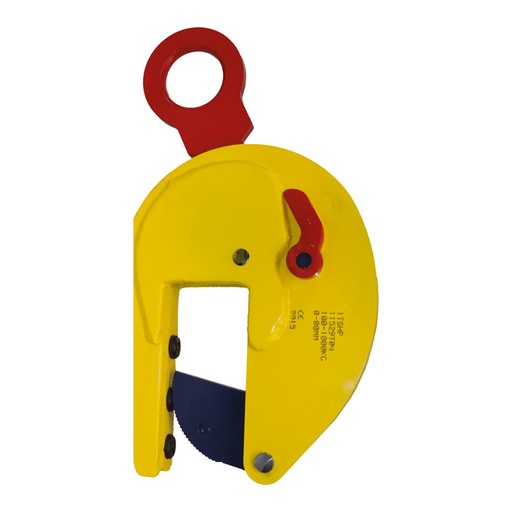

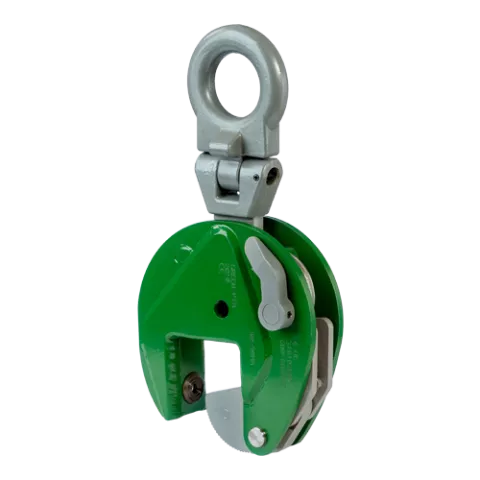

• Vertikale Plattenklemmen sind sinnvoll, wenn Bleche oder Platten senkrecht gehoben, umgesetzt oder gewendet werden sollen.

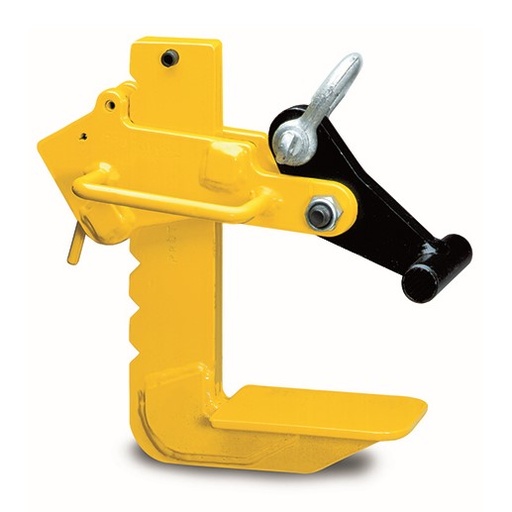

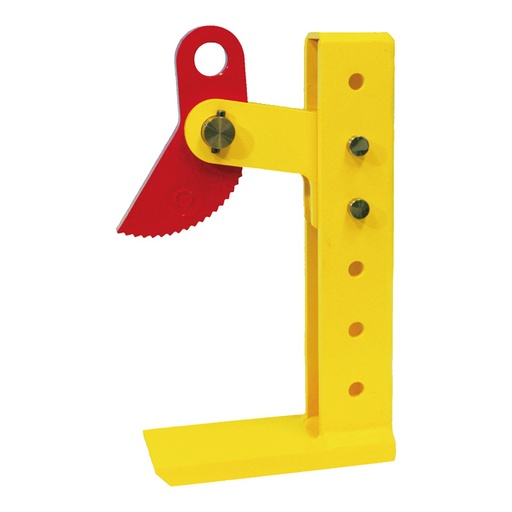

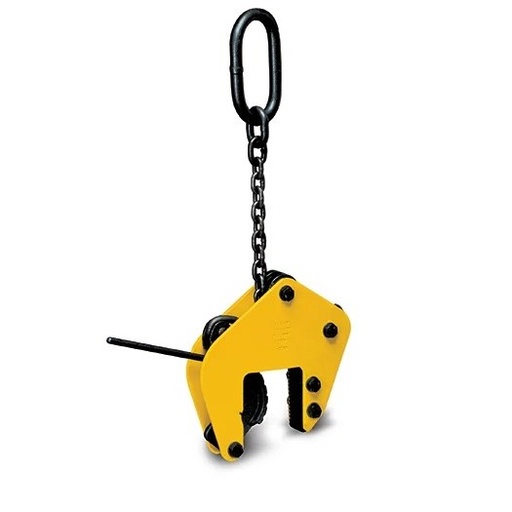

• Horizontale Plattenklemmen kommen in Frage, wenn Platten flach transportiert werden und die Lastgeometrie eine horizontale Aufnahme verlangt.

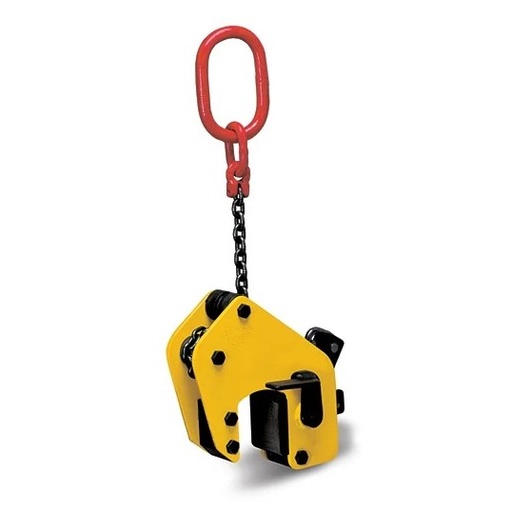

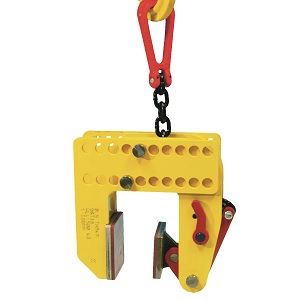

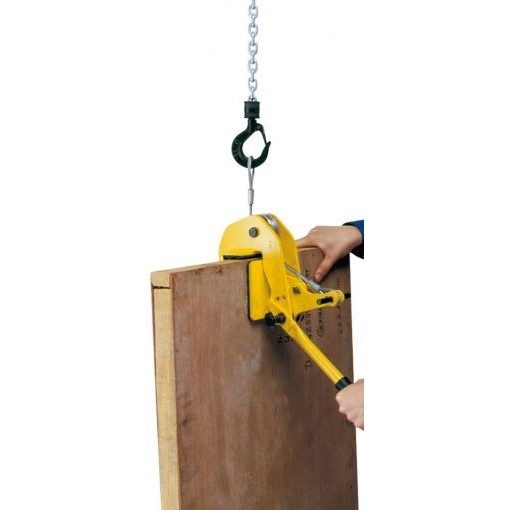

• Non-Marking Plattenklemmen sind die bessere Wahl, wenn sichtbare Oberflächen, beschichtete Materialien oder empfindliche Werkstücke möglichst ohne Druckspuren gehandhabt werden müssen.

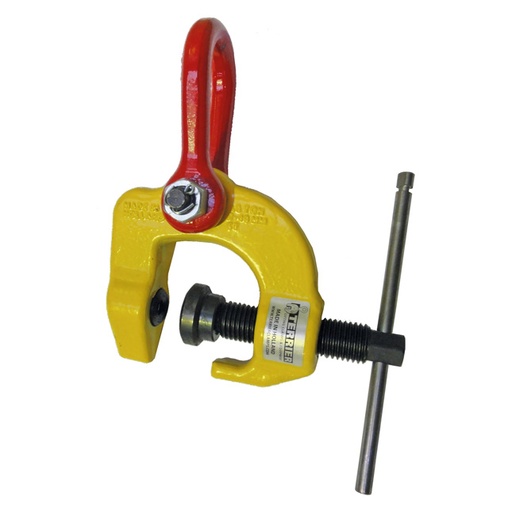

• Schraubklemmen eignen sich, wenn die Last kontrolliert angepresst, fixiert oder in einer bestimmten Position gehalten werden soll und die Anwendung nicht allein über einen selbsttätigen Klemmmechanismus gelöst werden kann.

Diese Ausführung eignet sich also nicht pauschal „für Platten“, sondern immer nur für die konkrete Bewegungsrichtung und das reale Werkstück. Wer nur nach Tragfähigkeit auswählt, übersieht oft die eigentlichen Auswahlrisiken.

Die wichtigsten Entscheidungsfaktoren bei Plattenklemmen

Für die technische Auswahl sind vor allem diese Angaben relevant:

1. Einsatzrichtung und Bewegungsablauf

Entscheidend ist hier, ob die Platte vertikal, horizontal oder mit Wendevorgang bewegt wird. Eine Klemme für senkrechtes Heben ist nicht automatisch für den flachen Transport geeignet. Ebenso ist eine horizontale Lösung nicht die richtige Wahl, wenn einzelne Platten stehend aufgenommen oder gedreht werden müssen. Vor dem Einsatz sollte geprüft werden, wie die Last aufgenommen, geführt und am Zielpunkt wieder abgesetzt wird.

2. Plattendicke und Greifbereich

Der Greifbereich muss zur tatsächlichen Materialdicke passen. Bei zu großer Toleranz kann die Last nicht sauber greifen, bei zu kleiner Öffnung lässt sich die Klemme nicht korrekt ansetzen. Gerade bei wechselnden Materialstärken reicht es nicht aus, nur eine „ungefähr passende“ Ausführung zu wählen. Wenn verschiedene Blechstärken im Umlauf sind, sollte die Spannweite der Klemme gezielt zur Bandbreite der Anwendungen passen.

3. Materialoberfläche und Beschädigungsrisiko

Bei rohen Stahlplatten ist eine andere Klemmlogik akzeptabel als bei lackierten, verzinkten oder sichtbaren Oberflächen. In der Praxis wird dieser Punkt häufig zu spät berücksichtigt. Wenn Druckstellen, Abrieb oder Klemmspuren nicht akzeptabel sind, ist eine oberflächenschonende Ausführung oft sinnvoller als eine Standardlösung. Dafür kommen insbesondere Non-Marking Plattenklemmen in Betracht.

4. Lastform, Abmessung und Lastschwerpunkt

Nicht nur das Gewicht, sondern auch Länge, Breite und Schwerpunkt der Platte beeinflussen die Auswahl. Lange oder großformatige Bleche verhalten sich beim Anheben anders als kompakte Zuschnitte. Bei ungünstigem Schwerpunkt oder flexiblen Werkstücken kann eine Last beim Anheben kippen, verwinden oder ungleichmäßig greifen. Gerade bei großflächigen Platten muss die Aufnahmesituation insgesamt betrachtet werden.

5. Reibwert, Sauberkeit und Zustand der Greiffläche

Ölige, nasse, beschichtete oder verschmutzte Oberflächen verändern das Greifverhalten. Bei falscher Einschätzung entsteht schnell Scheinsicherheit: Die Klemme sitzt mechanisch an der Platte, die reale Haltesituation ist aber ungünstiger als erwartet. Für diese Anwendung muss die Eignung der konkreten Ausführung geprüft werden, insbesondere wenn Material, Beschichtung oder Oberflächenzustand von Standardstahl abweichen.

Häufige Fehler bei der Auswahl von Plattenklemmen

• Nur nach Tragfähigkeit auswählen: Gerade bei Plattenklemmen reicht die Nennlast allein nicht aus. Greifrichtung, Materialdicke, Oberflächenzustand und Lastgeometrie sind mindestens ebenso wichtig.
• Vertikale und horizontale Anwendung verwechseln: Ein häufiger Fehler ist die Annahme, dass eine Klemme für mehrere Bewegungsrichtungen gleichermaßen geeignet ist. Das muss je nach Ausführung ausdrücklich geprüft werden.
• Empfindliche Oberflächen mit Standardklemmen handhaben: Wenn sichtbare Beschädigungen vermieden werden müssen, ist eine oberflächenschonende Lösung oft die bessere Wahl.
• Greifbereich zu knapp oder zu ungenau wählen: Schon geringe Abweichungen bei der Plattendicke können das sichere Ansetzen und Lösen erschweren.

Wann ist eine andere Lösung sinnvoller?

Nicht geeignet sind Plattenklemmen, wenn die Last keine definierte Greifkante bietet, das Werkstück zu empfindlich auf Klemmkräfte reagiert oder die Geometrie keine stabile Aufnahme zulässt. Wenn keine klassische Plattenform vorliegt, kann innerhalb des Menüzweigs eine andere Lösung besser passen, zum Beispiel:

• Rohrhaken für rohrförmige Lasten statt flacher Platten,
• Trägerklemmen für Anwendungen an Profilen oder Trägern,
• spezielle Hebeklemmen, wenn die Standardgeometrie von Plattenklemmen nicht zur Last passt.

Wenn das Werkstück nicht gehoben, sondern eher manuell geführt oder positioniert werden soll, können auch Handklemmen sinnvoller sein. Für die Auswahl ist also entscheidend, ob wirklich eine Lastaufnahme zum Heben erforderlich ist oder eher ein kontrolliertes Greifen im Montage- oder Fertigungsprozess.

Praxisorientierte Auswahlhilfe für Einkäufer, Technik und Arbeitssicherheit

Für eine belastbare Auswahl sollten diese Informationen vorliegen:

• Art der Bewegung: vertikal, horizontal oder mit Wendevorgang
• Abmessungen und ungefähre Geometrie der Platte
• Materialdicke beziehungsweise benötigter Greifbereich
• Oberflächenzustand: roh, beschichtet, lackiert, verzinkt oder empfindlich
• Einsatzumgebung: Werkstatt, Fertigung, Lager, Außenbereich oder wechselnde Bedingungen
• Häufigkeit der Nutzung und Anforderungen an Dokumentation oder Prüfhinweise

Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen. Gerade bei wiederkehrenden Hebevorgängen in Fertigung und Logistik ist es sinnvoll, die Auswahl nicht nur auf den Einzelhub, sondern auf den gesamten Arbeitsablauf auszurichten.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung von Plattenklemmen benötigt?

Mindestens erforderlich sind die Bewegungsrichtung, die Materialdicke, die ungefähre Lastgeometrie, der Oberflächenzustand und die Frage, ob das Werkstück gedreht, nur angehoben oder horizontal transportiert werden soll. Ohne diese Angaben bleibt die Auswahl unscharf.

Wann sind Non-Marking Plattenklemmen sinnvoll?

Vor allem dann, wenn Oberflächen nicht durch Klemmspuren, Druckstellen oder Abrieb beeinträchtigt werden sollen. Das ist häufig bei beschichteten, lackierten oder sichtbaren Werkstücken relevant. Ob die konkrete Ausführung zur Anwendung passt, sollte laut Herstellerangaben geprüft werden.

Was passiert, wenn der Greifbereich nicht genau zur Platte passt?

Dann kann das Ansetzen unpraktisch werden oder die Klemme greift nicht so, wie es für den vorgesehenen Einsatz notwendig wäre. Bei falscher Dimensionierung kann die Handhabung unkontrollierter werden, auch wenn die Last auf den ersten Blick innerhalb des vorgesehenen Bereichs liegt.

Welche Alternative ist sinnvoll, wenn keine flache Platte aufgenommen wird?

Wenn statt einer Platte eher Rohre, Träger, Fässer oder Sondergeometrien bewegt werden, ist meist eine andere Unterkategorie innerhalb der Hebeklemmen sinnvoller. Dann sollte nicht mit einer Plattenklemme improvisiert werden, sondern eine dafür passende Lösung gewählt werden.

Beratung zur passenden Plattenklemme

Plattenklemmen sind die richtige Produktgruppe, wenn Bleche oder Platten gezielt gehoben, transportiert oder gewendet werden sollen. Entscheidend sind dabei nicht nur Gewicht und Abmessung, sondern vor allem Einsatzrichtung, Greifbereich und Oberflächenanforderung. Wenn noch unklar ist, ob eine vertikale, horizontale, oberflächenschonende oder schraubbare Ausführung besser passt, sollte die Anwendung vorab technisch geprüft werden. Sind Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig? Dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
