Vertikale Plattenklemmen

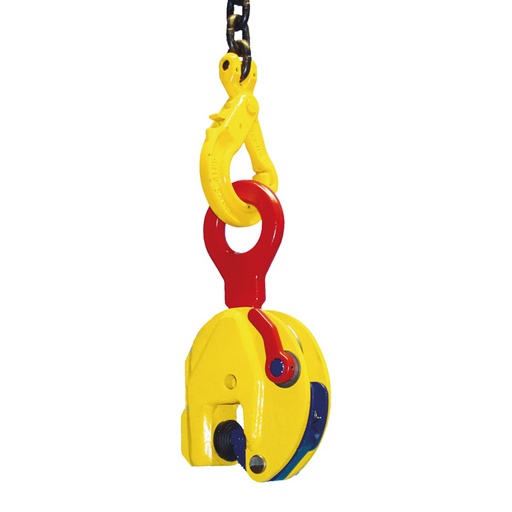

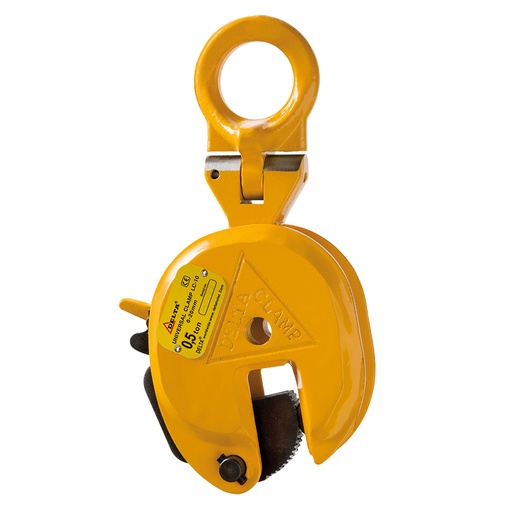

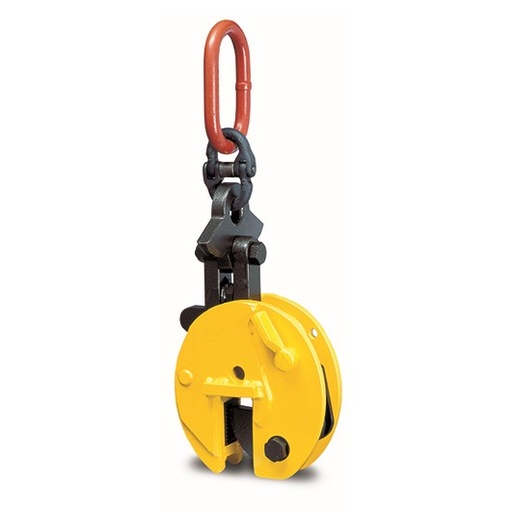

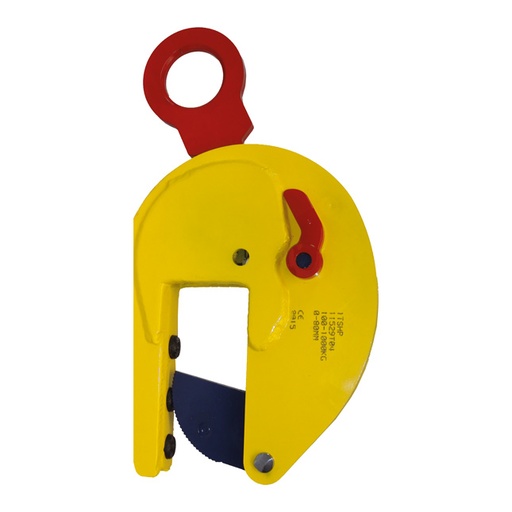

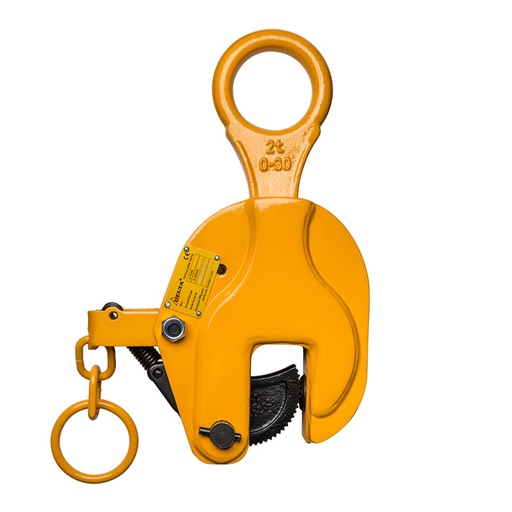

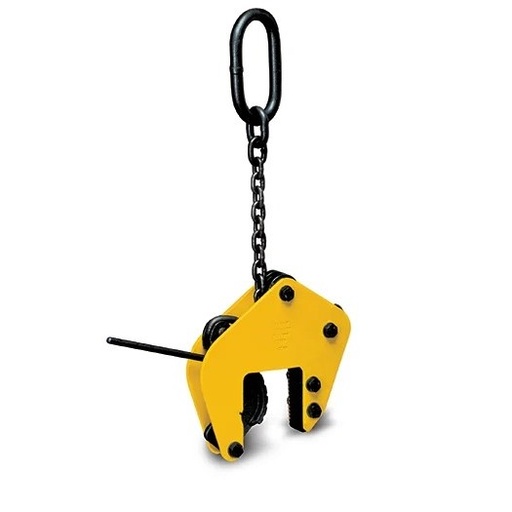

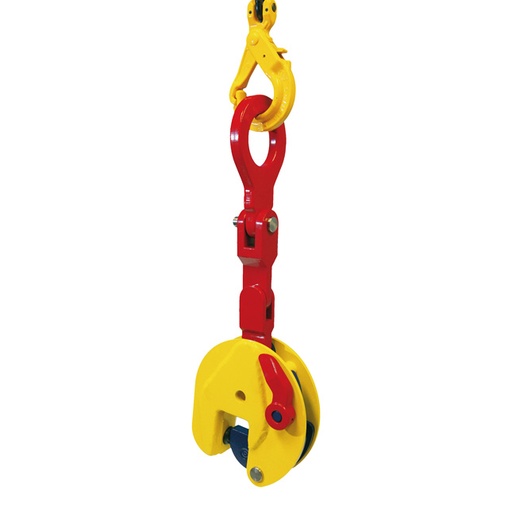

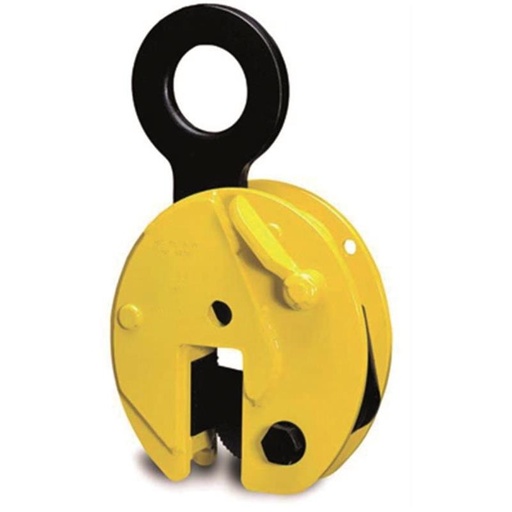

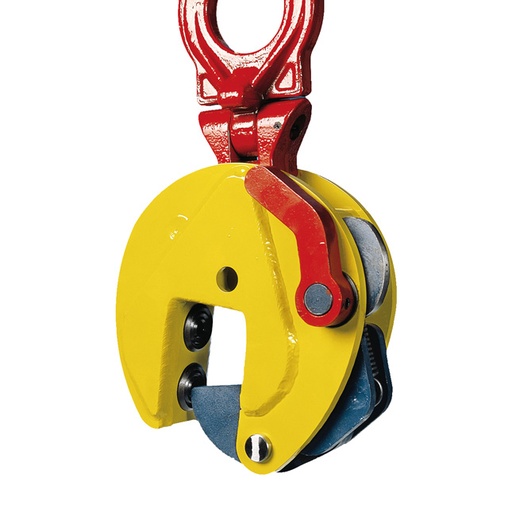

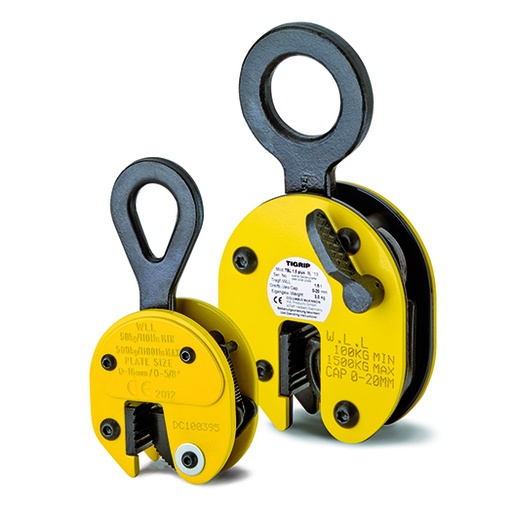

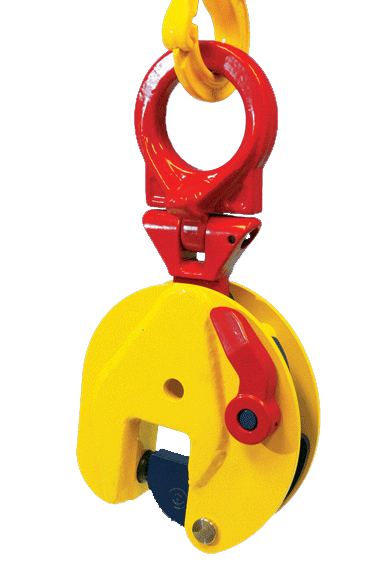

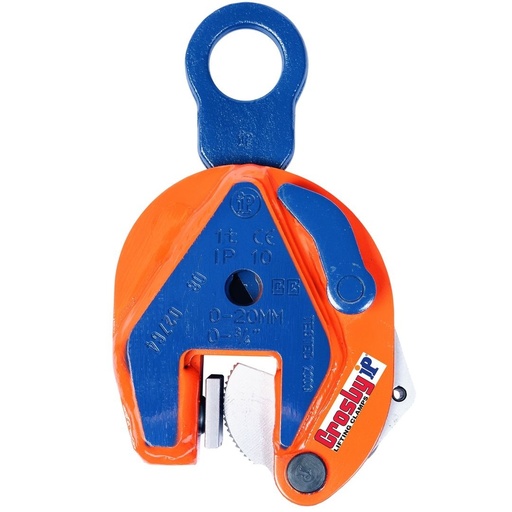

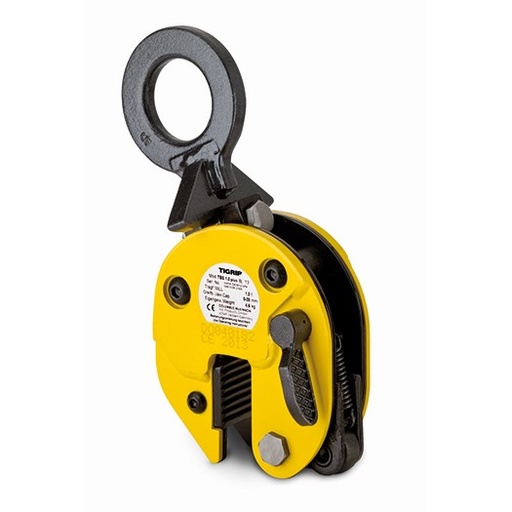

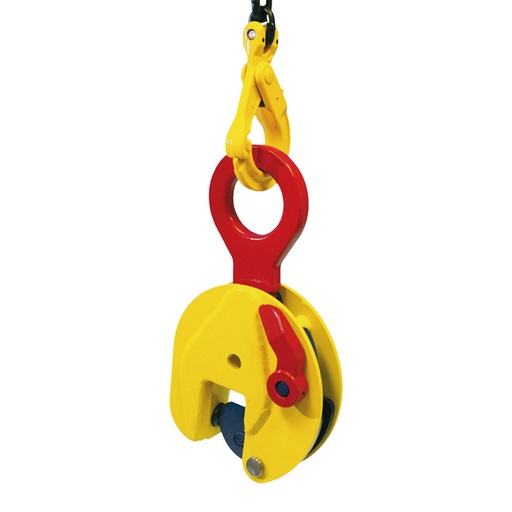

Vertikale Plattenklemmen für das sichere Heben und Wenden von Blechen und Stahlplatten

Vertikale Plattenklemmen kommen zum Einsatz, wenn Bleche, Stahlplatten oder ähnliche Werkstücke senkrecht aufgenommen, umgesetzt oder gewendet werden sollen. Entscheidend ist dabei nicht nur die Tragfähigkeit der Klemme. In der Praxis bestimmen vor allem Materialstärke, Greifbereich, Oberflächenzustand und die konkrete Hubbewegung, ob eine Ausführung technisch passt. Eine falsche Auswahl kann dazu führen, dass die Platte nicht sicher greift, die Oberfläche unnötig beschädigt wird oder die Klemme für die tatsächliche Anwendung nicht geeignet ist. Gerade beim vertikalen Heben sollte deshalb immer geprüft werden, wie die Last aufgenommen wird und ob die konkrete Ausführung für Material, Geometrie und Einsatzart freigegeben ist.

Wann vertikale Plattenklemmen die richtige Wahl sind

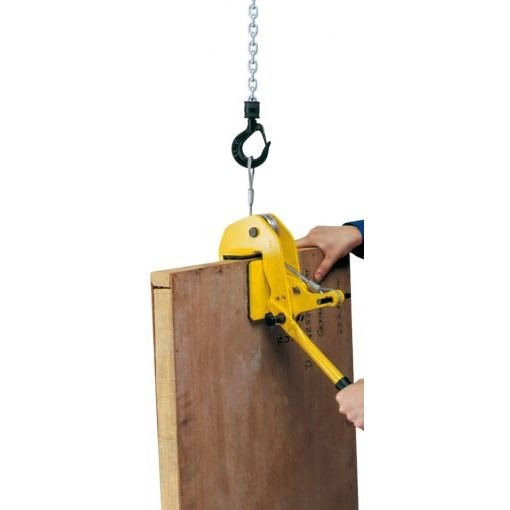

Vertikale Plattenklemmen sind sinnvoll, wenn Platten oder Bleche senkrecht gehoben, aus Regalen entnommen, an Maschinen zugeführt oder zwischen Bearbeitungsstationen umgesetzt werden sollen. Auch beim kontrollierten Wenden einzelner Platten können sie je nach Ausführung geeignet sein. Diese Produktgruppe ist vor allem dann passend, wenn die Last über die Kante gegriffen wird und ein definierter vertikaler Hebevorgang vorgesehen ist.

Nicht jede Klemme eignet sich jedoch automatisch für jede Form des Hebens, Wenden oder Drehens. Entscheidend ist hier, ob die konkrete Klemme für die geplante Bewegungsrichtung und Lastaufnahme ausgelegt ist. Wenn Platten flach transportiert werden sollen, ist häufig eine andere Lösung sinnvoller, etwa horizontale Plattenklemmen. Wenn die Oberfläche sichtbar bleiben muss oder Druckstellen vermieden werden sollen, kann eine Ausführung aus dem Bereich Non-Marking Plattenklemmen die bessere Wahl sein.

Entscheidungshilfe: Welche Ausführung ist für Ihre Anwendung sinnvoll?

Für die Auswahl vertikaler Plattenklemmen sollten Sie die Anwendung zuerst technisch eingrenzen. Drei Fragen helfen dabei besonders:

• Soll die Platte nur vertikal gehoben oder zusätzlich gewendet werden?
  Für reine Hebevorgänge kann eine andere Ausführung passend sein als für Anwendungen mit kontrollierter Dreh- oder Wendebewegung.
• Wie sind Materialstärke und Greifkante ausgeführt?
  Der Greifbereich der Klemme muss zur tatsächlichen Plattenstärke passen. Zu viel Spiel oder eine unpassende Klemmbereichsauswahl kann die Lastaufnahme beeinträchtigen.
• Wie empfindlich ist die Oberfläche?
  Bei lackierten, beschichteten oder sichtrelevanten Werkstücken kann eine Standardausführung zu Markierungen führen. Dann sollte geprüft werden, ob eine schonendere Schwesterkategorie besser geeignet ist.

In der Praxis hängt die Auswahl außerdem davon ab, ob glatte, ölhaltige, verzunderte oder leicht korrodierte Oberflächen vorliegen. Gerade bei Plattenklemmen reicht die Nennlast allein nicht aus. Die Eignung entsteht erst aus dem Zusammenspiel von Material, Oberfläche, Greifgeometrie und geplanter Hubbewegung.

Technische Auswahlkriterien bei vertikalen Plattenklemmen

1. Tragfähigkeit und tatsächliche Lastsituation

Die Tragfähigkeit ist ein Grundkriterium, aber nicht das einzige. Vor dem Einsatz sollte geprüft werden, ob das Gewicht der Platte, die Lastverteilung und die Art der Bewegung zur vorgesehenen Ausführung passen. Bei falscher Dimensionierung kann die Klemme entweder überlastet werden oder im unteren Lastbereich nicht im vorgesehenen Arbeitsbereich liegen. Maßgeblich sind hier immer die Herstellerangaben zur konkreten Klemme.

2. Greifbereich und Plattenstärke

Der Greifbereich muss zur Materialstärke der Platte passen. Eine vertikale Plattenklemme, die außerhalb ihres vorgesehenen Bereichs eingesetzt wird, kann die Last unter Umständen nicht zuverlässig aufnehmen. Für die technische Auswahl sind deshalb die exakte Plattenstärke und eventuelle Toleranzen relevant, nicht nur eine grobe Materialangabe.

3. Oberflächenzustand und Reibverhalten

Saubere, trockene und definierte Oberflächen verhalten sich anders als geölte, nasse, verzunderte oder beschichtete Bleche. Das beeinflusst die Greifsituation unmittelbar. Wenn die Anwendung davon abweicht, ist eine andere Lösung sinnvoller oder es muss zumindest geprüft werden, ob die konkrete Klemme laut Herstellerangaben dafür geeignet ist.

4. Material und Härte des Werkstücks

Nicht jede vertikale Plattenklemme passt zu jedem Werkstoff. Neben klassischen Stahlplatten können je nach Anwendung auch Edelstahl, empfindliche Oberflächen oder Werkstoffe mit besonderen Anforderungen vorkommen. Entscheidend ist hier, ob die Greifbacken und das Funktionsprinzip zur Materialeigenschaft passen, ohne das Werkstück unzulässig zu beschädigen.

5. Hubrichtung und Bewegungsablauf

Vertikale Plattenklemmen sind auf eine definierte Einsatzrichtung ausgelegt. Wer davon abweicht, etwa durch seitliche Zugrichtungen, unkontrolliertes Schwenken oder zusätzliche Querkräfte, verlässt schnell den vorgesehenen Anwendungsbereich. Gerade bei Hebevorgängen mit Wenden, Drehen oder Positionieren sollte deshalb geprüft werden, ob die konkrete Ausführung dafür vorgesehen ist oder ob eine Klemme aus dem Bereich spezielle Hebeklemmen besser passt.

Häufige Fehler in der Praxis

• Die Auswahl wird nur nach Tragfähigkeit getroffen.
  Das ist einer der häufigsten Fehler. Wenn Greifbereich, Oberfläche oder Bewegungsrichtung nicht passen, hilft auch eine ausreichend dimensionierte Klemme nicht weiter.
• Vertikale Plattenklemmen werden für flachen Transport eingesetzt.
  Für horizontal geführte Platten sind in vielen Fällen horizontale Plattenklemmen die technisch passendere Lösung.
• Empfindliche Oberflächen werden mit Standardausführungen gegriffen.
  Wenn sichtbare Druckstellen oder Beschädigungen kritisch sind, entsteht schnell Scheinsicherheit: Die Last wird zwar bewegt, das Werkstück ist danach aber nicht mehr in der gewünschten Qualität verwendbar.
• Unklare Einsatzbedingungen werden nicht vorab geprüft.
  Fehlen Angaben zu Plattenstärke, Material, Oberfläche oder Hubablauf, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Wann eine andere Lösung besser passt

Vertikale Plattenklemmen sind nicht für jede Plattenhandhabung die beste Wahl. Eine andere Lösung ist sinnvoll, wenn:

• Platten horizontal transportiert werden sollen: Dann sind horizontale Plattenklemmen meist näher an der tatsächlichen Anwendung.
• die Oberfläche nicht markiert werden darf: Dann sollte geprüft werden, ob Non-Marking Plattenklemmen besser geeignet sind.
• eine Klemme eher zum Fixieren, Ziehen oder Positionieren gedacht ist: Dann kann der Bereich Schraubklemmen die passendere Route sein.
• die Geometrie oder Anwendung von Standard-Plattenklemmen abweicht: In solchen Fällen lohnt sich der Blick auf spezielle Hebeklemmen.

Welche Angaben für die Auswahl vorliegen sollten

Wenn Sie vertikale Plattenklemmen technisch sauber auswählen wollen, sollten diese Angaben möglichst vollständig vorliegen:

• Gewicht der Last
• Abmessungen und Dicke der Platte
• Werkstoff und Oberflächenzustand
• Art des Hebevorgangs: heben, wenden, drehen, positionieren
• Anzahl der eingesetzten Klemmen
• Umgebungsbedingungen wie Feuchtigkeit, Öl, Schmutz oder Außenbereich
• Anforderungen an Dokumentation und Prüfhinweise

Gerade bei wiederkehrenden Prozessen hilft diese Vorarbeit auch intern: Einkauf, Arbeitssicherheit und Technik können die Auswahl so nachvollziehbarer bewerten.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Mindestens relevant sind Lastgewicht, Plattenstärke, Material, Oberflächenzustand und die genaue Hubbewegung. Ohne diese Angaben lässt sich nicht belastbar beurteilen, welche Ausführung geeignet ist.

Wann sind vertikale Plattenklemmen nicht geeignet?

Nicht geeignet ist diese Ausführung, wenn die Last flach transportiert werden soll, die Oberfläche keine Greifspuren zulässt oder die Bewegungsrichtung von der vorgesehenen vertikalen Lastaufnahme abweicht. Dann sollte eine Schwesterkategorie geprüft werden.

Welche Rolle spielt die Einsatzumgebung?

Eine große. Feuchtigkeit, Öl, Schmutz oder Beschichtungen können die Greifsituation verändern. Für diese Anwendung muss die Eignung des Produkts geprüft werden, idealerweise anhand der Herstellerangaben zur konkreten Ausführung.

Was passiert, wenn die Tragfähigkeit zu knapp gewählt wird?

Bei zu knapper Auslegung steigt das Risiko, dass die Klemme nicht im geeigneten Arbeitsbereich eingesetzt wird oder die tatsächliche Lastsituation nicht ausreichend berücksichtigt wurde. Gerade bei Hebeklemmen sollte deshalb nicht nur das reine Gewicht, sondern der gesamte Hebevorgang betrachtet werden.

Beratung zu vertikalen Plattenklemmen

Vertikale Plattenklemmen sind die richtige Produktgruppe, wenn Platten oder Bleche senkrecht gehoben oder je nach Ausführung gewendet werden sollen. Entscheidend sind dabei nicht nur Tragfähigkeit und Größe, sondern vor allem Greifbereich, Oberfläche, Material und tatsächliche Bewegungsrichtung. Wenn diese Angaben noch nicht eindeutig sind oder wenn zwischen vertikalen, horizontalen, non-marking oder speziellen Ausführungen gewählt werden muss, ist eine technische Prüfung sinnvoll.
