Produktinformation

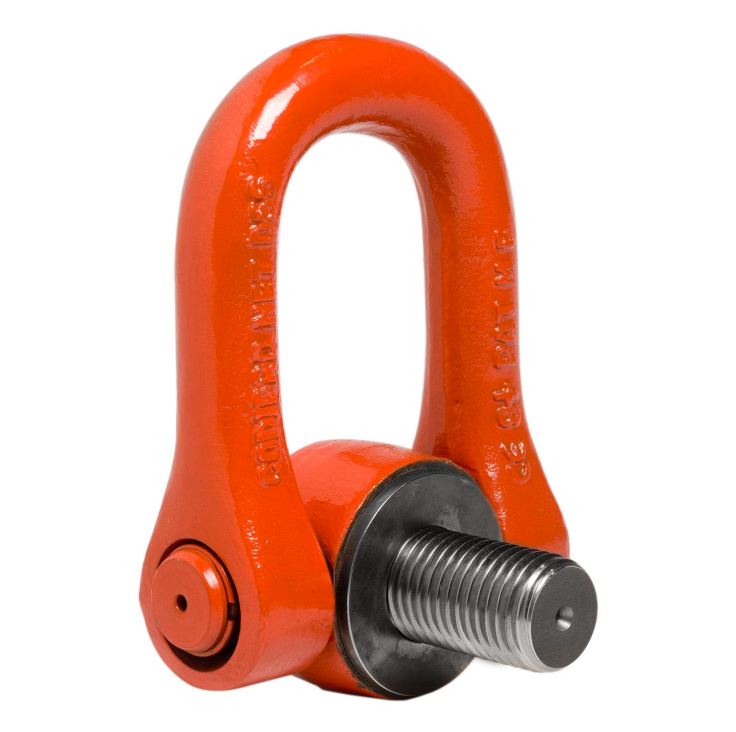

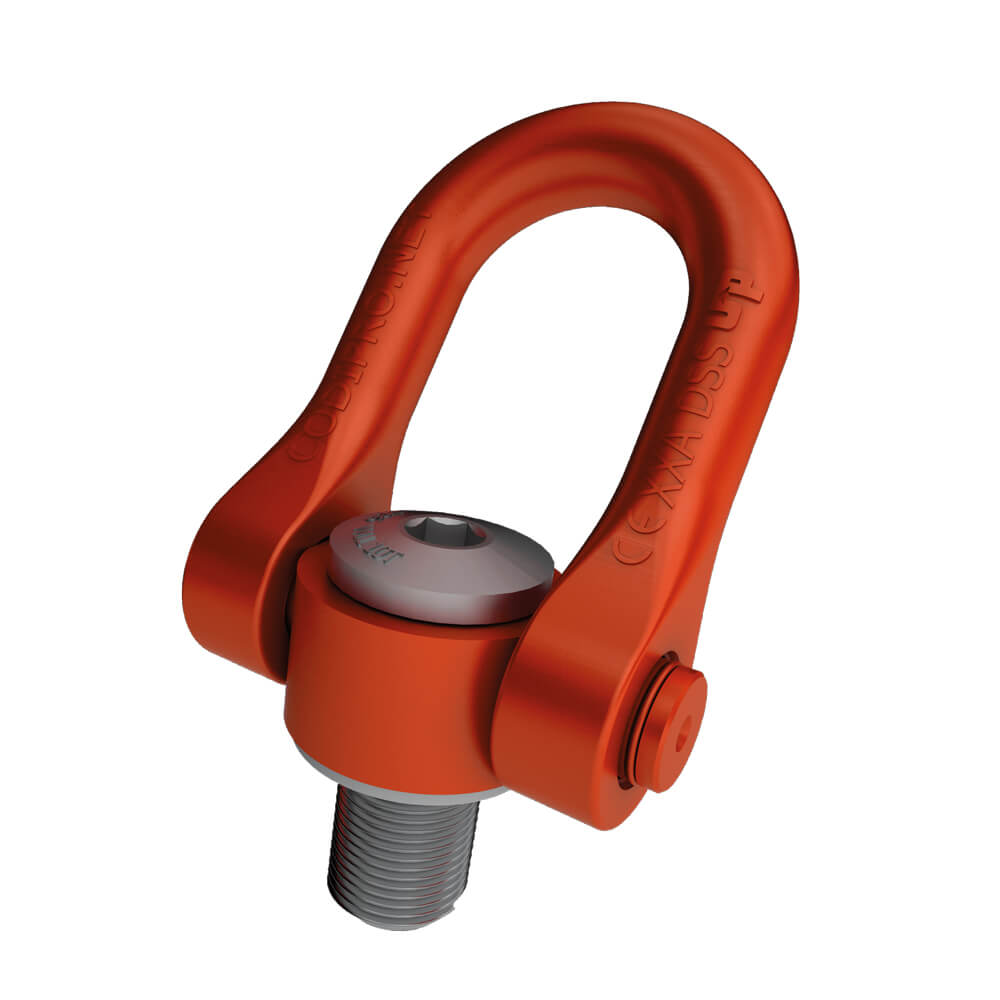

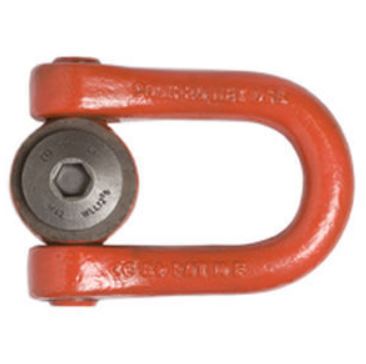

Die Doppelwirbelringschraube DSS speziell für das Heben und Drehen schwerer Lasten entworfen. Die Ringschraube DSS hat ebenfalls eine sehr breite Öffnung des Schäkels. Der Doppelwirbelrings ist auch in Edelstahl-Ausführung erhältlich und kann in feuchter, korrosiver und chemischer Umgebung verwendet werden.
- Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
- Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8.
- Von M24 bis M100 als Standard für Ladungen von 4,5 t bis 25 t.
- Möglichkeit höherer Höchstbelastung auf Anfrage.
| Modell | Durchmesser (mm) | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | A(mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | L1 (mm) | Drehmoment (Nm) | Gewicht (kg) |
| DSS 24 | M24 (x3) | 9 | 4,5 | 9 | 5,5 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 36 | 160 | 5,4 |
| DSS 30 | M30 (x3,5) | 14 | 7,7 | 14 | 8,5 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 45 | 250 | 5,5 |
| DSS 33 | M33 (x3,5) | 14,5 | 8,5 | 14,5 | 10,5 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 50 | 250 | 5,5 |
| DSS 36 | M36 (x4) | 15 | 11 | 15 | 12 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 54 | 320 | 5,5 |
| DSS 36x3 | M36 (x3) | 15 | 11 | 15 | 12 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 54 | 320 | 5,5 |
| DSS 39 | M39 (x4) | 15 | 12 | 17 | 14 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 58 | 320 | 5,7 |
| DSS 42 | M42 (x4,5) | 15 | 13 | 15,5 | 15 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 63 | 400 | 5,8 |
| DSS 42x3 | M42 (x3) | 15 | 13 | 15,5 | 15 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 63 | 400 | 5,8 |
| DSS 45 | M45 (x4,5) | 15 | 14,5 | 15 | 16 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 63 | 400 | 5,9 |
| DSS 48 | M48 (x5) | 22 | 17 | 22 | 20 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 68 | 600 | 11 |
| DSS 48x3 | M48 (x3) | 22 | 17 | 22 | 20 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 68 | 600 | 11 |
| DSS 48x4 | M48 (x4) | 22 | 17 | 22 | 20 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 68 | 600 | 11 |
| DSS 52 | M52 (x5) | 23 | 19 | 23 | 21 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 68 | 600 | 11,2 |
| DSS 56 | M56 (x5,5) | 25 | 22 | 25 | 25 | 78 | 38 | 90 | 123 | 91 | 182 | 45 | 78 | 600 | 11,3 |
| DSS 56x4 | M56 (x4) | 25 | 22 | 25 | 25 | 78 | 38 | 90 | 123 | 91 | 182 | 45 | 78 | 600 | 11,3 |
| DSS 64 | M64 (x6) | 25 | 25 | 32,1 | 32,1 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 90 | 600 | 12,2 |
| DSS 64x4 | M64 (x4) | 25 | 25 | 32,1 | 32,1 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 90 | 600 | 12,2 |
| DSS 72 | M72 (x6) | 25 | 22 | 25 | 25 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 90 | 600 | 14 |
| DSS 72x4 | M72 (x4) | 25 | 22 | 25 | 25 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 90 | 600 | 14 |
| DSS 80 | M80 (x6) | 25 | 25 | 32,1 | 32,1 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 90 | 600 | 15 |
| DSS 90 | M90 (x6) | 25 | 25 | 32,1 | 32,1 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 90 | 600 | 15,5 |
| DSS 100 | M100 (x6) | 25 | 25 | 32,1 | 32,1 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 90 | 600 | 16,5 |
* Sicherheitsfaktor
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- HO_CPDSS-024
- EAN-Nummer
- HO_CPDSS-024
- Gewicht
- 5.4
