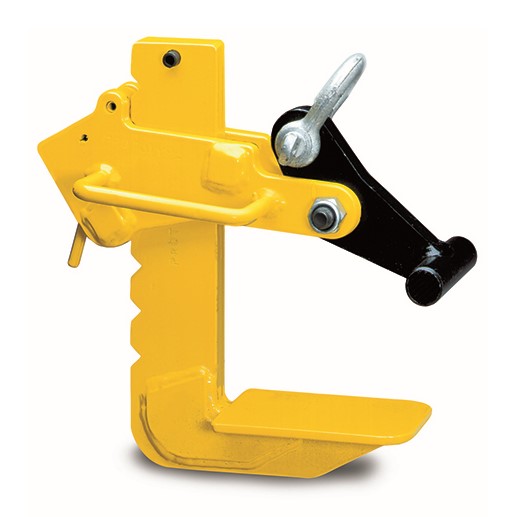

Tigrip TGF Horizontale Hebeklemme, für Plattenbündeln
- Für das Horizontales Heben und Transportieren von dicken Stahlplatten und Plattenbündeln.
- Tragfähigkeit deutlich im Haus eingraviert.
- Leicht einstellbare Greifbereich mittels Feder und Zähnen.
- Muss paarweise verwendet werden, Preis gilt pro Stück.
- Nach EN 13155.
Produktinformation
Die Tigrip TGF horizontale Hebeklemme kommt paarweise in Verbindung mit einem zweistrangigen Kettengehänge zum Einsatz. Es eignet sich speziell für den Transport von Blechpaketen. Die Blechgreifer sind mittels des Rastersteges im Rahmen des Greifbereiches schnell auf die Paketdicken einstellbar. Die Blechgreifer sind in Sonderausführung für Paket-dicken bis 400 mm lieferbar. Das Kettengehänge wird nach Ihren Anforderungen gefertigt.
Technische Daten
| Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | Ø E (mm) | F (mm) | G (mm) | Ø H (mm) |
| TGF 1,3/150 | 1,3 | 0 - 150 | 23 | 298 | 122 | 160 | 41 | 20 | 80 | 20 | 25 |
| TGF 3,3/150 | 3,3 | 0 - 150 | 39 | 321 | 130 | 160 | 50 | 23 | 80 | 25 | 25 |
| TGF 6,6/150 | 6,6 | 0 - 150 | 65 | 405 | 185 | 210 | 82 | 30 | 100 | 30 | 40 |
| TGF 1,3/250 | 1,3 | 0 - 250 | 23 | 448 | 122 | 140 | 41 | 20 | 80 | 20 | 25 |
| TGF 3,3/250 | 3,3 | 0 - 250 | 39 | 417 | 130 | 160 | 60 | 23 | 80 | 25 | 25 |
| TGF 3,3/250 | 3,3 | 0 - 250 | 87 | 495 | 185 | 210 | 82 | 30 | 100 | 30 | 40 |
| TGF 10/300 | 10 | 0 - 300 | 92 | 495 | 210 | 240 | 100 | 40 | 120 | 50 | 40 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- PLK_ACH-0130.000250
- EAN-Nummer
- PLK_ACH-0130.000250
- Gewicht
- 23.0
